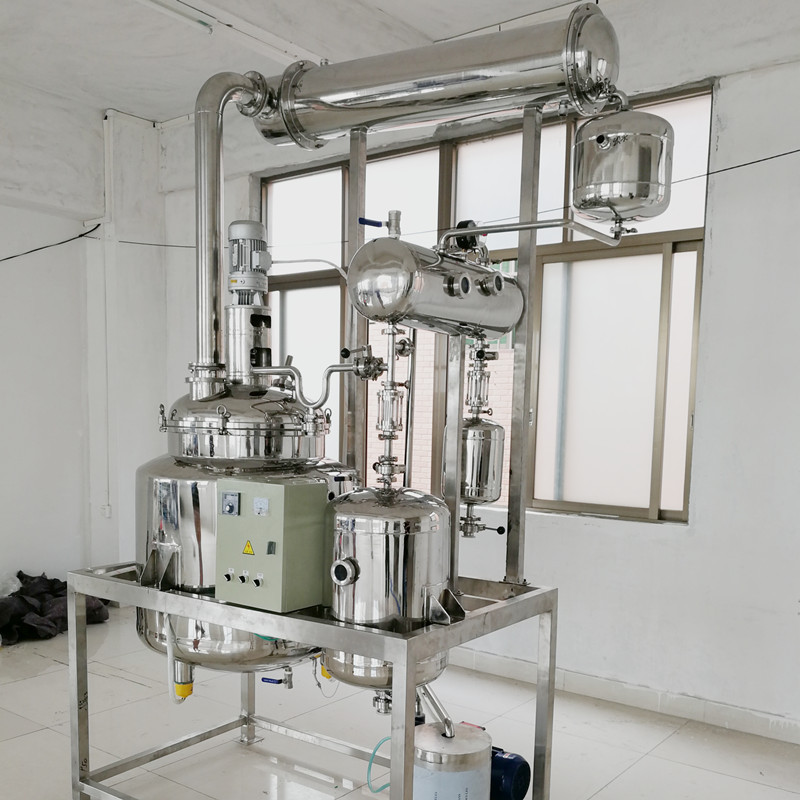

中藥醇提的生產設備都有哪些
1、水提：水和中藥按 比例加入罐內，打開夾套蒸發進閥給蒸氣開始進行加熱提取，在提取過程中，罐內會產生大量蒸汽，這些二次蒸汽從蒸汽口排出，經泡沫捕集器到冷凝器進行冷凝，再進入冷卻器進行冷卻，然后進入氣液分離器進行氣液分離，使殘余不冷氣體冷凝器上放空逸出，液體回流提取罐內，如此循環直至提取終止，當提取液達到提取工藝規定的要求后，停止加熱即可。
強制循環：在提取過程中，為了提高提取效率，可用泵對藥物進行強制循環（但對含淀粉多的和粘性較大的藥物提取不適用強制循環），即藥液從罐體下部放液管放出，經管道過濾器過濾，再用藥液泵打回罐體內回流提取。
提取液的放出：提取完畢后，提取好的藥液從罐體下部放液口放出，經管道過濾器過濾，然后用藥液泵將藥液輸送至濃液工段進行濃縮。
2、醇提：先將藥物和乙醇按 比例加入罐內，必須罐內密閉情況下工作，打開夾套蒸發進閥給蒸氣開始進行加熱提取，在提取過程中，罐內會產生大量蒸汽，這些二次蒸汽從蒸汽口排出，泡沫捕集器到冷凝器進行冷凝，再進入冷卻器進行冷卻，然后進入氣液分離器進行氣液分離，使殘余不冷氣體冷凝器上放空逸出，液體回流提取罐內，如此循環直至提取終止，當提取液達到提取工藝規定的要求后，停止加熱即可。
強制循環：在提取過程中，為了提高提取效率，可用泵對藥物進行強制循環（但對含淀粉多的和粘性較大的藥物提取不適用強制循環），即藥液從罐體下部放液管放出，經管道過濾器過濾，再用藥液泵打回罐體內回流提取。
提取液的放出：提取完畢后，提取好的藥液從罐體下部放液口放出，經管道過濾器過濾，然后用藥液泵將藥液輸送至濃液工段進行濃縮。
3、提油：先把含有揮發油的中藥加入提取罐內，打開油分離器的循環閥門，關閉旁通回流閥門，開蒸氣閥門達到揮發溫度時打開冷卻水進行冷卻，經冷卻的藥液應在分離器內保持 液位差使之分離。
設備型號 | YZTN-5 | YZTN-10 | YZTN-30 | YZTN -50 | YZTN-100 | YZTN-200 | YZTN-300 | YZTN-500 | |
容量（L） | 5 | 10 | 35 | 55 | 110 | 220 | 320 | 550 | |
加熱功率（KW） | 5 | 8 | 12 | 12 | 18 | 30 | 48 | 60 | |
加熱方式 | 電加熱、蒸汽加熱、導熱油加熱、熱水循環 | ||||||||
真空度 | -0.06 ~ -0.085（Mpa），夾層壓力:0-0.3（Mpa） | ||||||||
提取溫度 | 常溫-100（可控）（℃） | ||||||||
濃縮溫度 | 40-80（℃） | ||||||||
攪拌功率（KW） | 0.09 | 0.15 | 0.20 | 0.20 | 0.40 | 0.40 | 1.2 | 2.0 | |
冷凝面積（M2 ） | 0.25 | 0.55 | 0.76 | 0.80 | 0.96 | 1.16 | 2.10 | 3.25 | |
加熱面積（M2 ） | 0.23 | 0.32 | 0.38 | 0.55 | 0.86 | 1.06 | 1.95 | 3.05 | |
真空泵（KW） | 0.55 | 0.55 | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 3.0 | |
設備尺寸 | 長 | 1800 | 1800 | 2000 | 2200 | 2400 | 2600 | 2850 | 3200 |
寬 | 450 | 530 | 560 | 680 | 850 | 950 | 1100 | 1200 | |
高 | 1800 | 2100 | 2300 | 2600 | 2800 | 3200 | 3450 | 3650 | |
注：以上設備型號、容積、工作壓力、溫度設計可根據用戶需求設計、定制加工制造。 | |||||||||
注：
1.圖表中攪拌電機功率供參考，攪拌電機功率、攪拌轉速及攪拌槳形式以物料性質而定。
2.圖表以外的更多未列容積按用戶要求制造。更多詳細了解該設備，請致電與我們聯系。
3.活性炭脫色罐/不銹鋼脫色罐/溶解罐選型需提供的工藝參數：物料性質、工作壓力、工作溫度、使用工況等。
